應用范圍

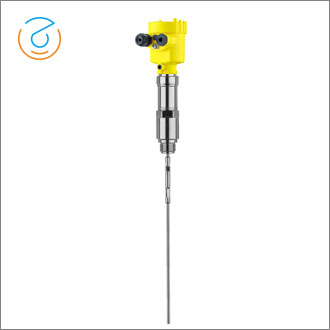

VEGAFLEX 67 是一種連續測量分離層的物位傳感器。典型用途是測量離析器、分離器中的油/水分離層。通過其針對分離層的運行進行優化的軟件，本儀表是應用于所有工業領域的理想解決方法。VEGAFLEX 67工作時不受環境條件，如蒸汽、黏附性和冷凝水以及液體密度的影響。
優點
因調試簡便，無需介質，故僅需花費最少的時間和最低的成本
因不受介質性能的影響，故儀表選擇簡單
因沒有磨損且無需維護，故維修成本極低
功能
高頻微波脈沖被耦合到一根繩或一根棒上，并沿著探頭走。當它到達被測介質的表面時，微波脈沖中的一部分會發生反射，另一部分會穿過上方的介質，并在分離層上發生第二次反射。儀表會分析到達兩個介質層的行程時間。
技術參數
| 測量范圍 | – 繩 至 32 m (105 ft) – 棒 至 4 m (13.12 ft) – 同心共軸 至 6 m (19.69 ft) |
| 測量精度 | ± 10 mm |
| 過程連接 | 螺紋從 G NPT起，法蘭從 DN 25 起 |
| 過程壓力 | -1 … +100 bar/-100 … +10000 kPa (-14.5 … +1450 psig) |
| 過程溫度 | -20 … +250 ℃ (-4 … +482 ℉) |
| 環境，倉儲和運輸溫度 | -40 … +80 ℃ (-40 … +176 ℉) |
| 工作電壓 | 9 … 32 V DC |
材料
儀表與介質接觸的部件采用不銹鋼制成。儀表密封件可以選用 FFKM或石墨制成。
殼體型式
可以提供塑料、不銹鋼或鋁的單腔或雙腔式外殼。
它們的保護方式可達 IP 68 (1 bar)。
電子部件型式
可提供不同類型的電子部件。除了 4 … 20 mA/HART 兩線制電子部件外，還可提供一個四線制和 Profibus PA 和 Foundation Fieldbus 的純數字型電子部件。
許可證
這些儀表適用于易爆區域，它們獲得了符合 ATEX 和 IEC 等標準的許可證。此外，這些儀表還擁有不同的船用許可證，如 GL, LRS 或 ABS。
