應用領域

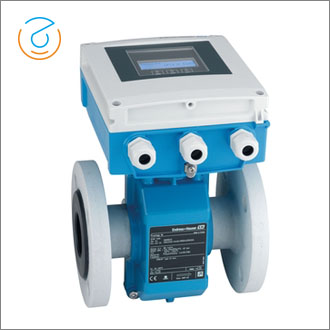

Promag W 具備計量交接和飲用水國際認證，可廣泛應用于各類應用。它提供一體式和分體式兩種版本。Promag D 400 配備了功能強大的變送器，適用于水和污水行業，可大幅縮減時間及成本。與此同時，Heartbeat Technology 心跳技術確保了可靠測量和合規校驗。
優勢
高精度可靠測量，無需前后直管段，無壓損
安裝靈活 - 傳感器采用固定或松套法蘭過程連接
EN ISO 12944 防腐保護，適合地下直埋或長期水下使用
可用性提升 - 傳感器符合行業特定要求
操作安全 - 無需開啟設備
無需增加硬件和軟件即可提供本地化操作，節約時間 - 集成網絡服務器
集成校驗和黏附檢測 - Heartbeat Technology 心跳技術
雙向測量原理無需考慮測量工況，包括壓力、密度、溫度和粘度等
飲用水、公用水和工業/城市污水測量專家
設備特點
國際飲用水認證
防護等級IP68（6P型外殼）
符合MI-001/OIML R49 標準，取得計量交接認證
變送器外殼采用耐用的聚碳酸酯或鋁材
一體型/分體型兩種規格均采用同樣外殼
集成數據記錄器：監測測量值
規格參數
| 測量原理 | 電磁 |
| 產品標題 | Versatile standard flowmeter for the water and wastewater industry. Reliable measurement at constant accuracy with 0 x DN inlet run and no pressure loss. Ideal for water measurement, e.g. drinking water, utility water and industrial/municipal wastewater. |
| 傳感器特點 | Flexible engineering – sensor with fixed or lap-joint process connections. Application fitness – EN ISO 12944 corrosion protection for underground or underwater installation. Improved plant availability – sensor compliant with industry-specific requirements. International drinking water approvals. Degree of protection IP68 (Type 6P enclosure). Approved for custody transfer to MI-001/OIML R49. |
| 變送器特點 | Safe operation – no need to open the device due to display with touch control, background lighting. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Transmitter housing made of durable polycarbonate or aluminium. WLAN access. Integrated data logger: measured values monitoring. |
| 公稱口徑范圍 | DN 25...2000 (1...78") |
| 接液部件材質 | 內襯：聚氨酯、硬橡膠 電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭 |
| 測量變量 | 體積流量、電導率、質量流量 |
| 最大測量誤差 | 體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s) 體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s) |
| 測量范圍 | 9 dm3/min...110 000 m3/h (2.5 gal/min...700 Mgal/d) |
| 最大過程壓力 | PN 40，Cl. 300，20K |
| 介質溫度范圍 | 硬橡膠內襯：0...+80 °C (+32...+176 °F) 聚氨酯內襯：–20...+50 °C (–4...+122 °F) |
| 環境溫度范圍 | 硬橡膠內襯：0...+80 °C (+32...+176 °F) 聚氨酯內襯：–20...+50 °C (–4...+122 °F) |
| 傳感器外殼材質 | DN 25...300 (1...12")：鋁合金AlSi10Mg涂層 DN 25...2000 (1...78")：碳鋼，帶保護漆涂層 傳感器接線盒（標準）：鋁合金AlSi10Mg涂層 傳感器接線盒（可選）：聚碳酸 |
| 變送器外殼材質 | 聚碳酸酯；鋁合金AlSi10Mg涂層 |
| 防護等級 | 一體式：IP66/67，Type 4X 分體式傳感器（標準）：IP66/67，Type 4X 分體式傳感器（可選）：IP68，Type 6P，帶保護漆 符合EN ISO 12944 C5‐M/Im1/Im2/Im3標準 分體式變送器：IP66/67，Type 4X |
| 顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） 通過現場顯示單元和調試軟件設置 |
| 輸出 | 3路輸出： 0...20 mA / 4...20 mA HART（有源） 脈沖/頻率/開關量輸出（無源） 脈沖/頻率輸出（無源） 開關量輸出（無源） |
| 輸入 | 狀態輸入 |
| 數字通信 | HART、PROFIBUS DP、EtherNet/IP、Modbus RS485 |
| 電源 | 100…240 VAC / 24 V AC/DC |
| 防爆認證 | cCSAus |
| 計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） ，NAMUR計量交接認證符合MI‐001或OIM |
常用規格型號
| 電磁流量計 W 400 | 5W4C1F | DN150 6" | 電磁流量計 W 400 | 5W4C1H | DN100 4" |
| 電磁流量計 W 400 | 5W4C25 | DN25 1" | 電磁流量計 W 400 | 5W4C2F | DN250 10" |
| 電磁流量計 W 400 | 5W4C2H | DN200 8" | 電磁流量計 W 400 | 5W4C40 | DN40 1 1/2" |
| 電磁流量計 W 400 | 5W4C65 | DN65 | 電磁流量計 W 400 | 5W4C6H | DN600 24" |
| 電磁流量計 W 400 | 5W4C50 | DN50 2" | 電磁流量計 W 400 | 5W4C3H | DN300 12" |
| 電磁流量計 W 400 | 5W4C4H | DN400 16" | 電磁流量計 W 400 | 5W4C5H | DN500 20" |
| 電磁流量計 W 400 | 5W4C80 | DN80 3" |
