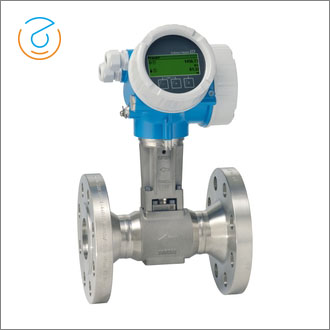

應用
濕蒸汽/飽和蒸汽/過熱蒸汽、氣體&液體(以及低溫介質)的理想測量原理
應用廣泛；特別適用于蒸汽應用
儀表特性
濕蒸汽檢測，適用于 DN 25...100 (1...4")
前直管段長度補償 ? 安裝長度符合工業標準
顯示模塊帶數據傳輸功能
堅固耐用的雙腔室外殼
工廠安全：通過多項國際認證(SIL，危險區域)
優勢
內置飽和蒸汽的質量/能量流的溫度測量
過程安全性–雙傳感器型用于冗余測量
高適用性–驗證結構堅固，抗振動，抗溫度沖擊和水錘
無需維護–整個生命周期內標定
儀表接線方便：獨立接線腔
操作安全：顯示單元帶觸摸鍵，背光顯示，無需打開儀表操作
內置驗證功能：心跳技術(Heartbeat 技術?)
規格參數
產品標題 | std_productprofile_product_usp_8110. std_productprofile_product_usp2_38908_1511797531. Suitable for a wide range of applications; optimized for steam applications. |
傳感器特點 | std_productprofile_product_benefits_8113. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. std_productprofile_product_benefits_8115. std_productprofile_product_differentiating_tech_features_6578. std_productprofile_product_differentiating_tech_features_6577. std_successorproducts_product_differentiating_tech_features_6580_1511885829. |
變送器特點 | Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). |
| 公稱口徑范圍 | DN 15...300 (?...12") |
接液部件材質 | 測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金 DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金 連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金 |
測量變量 | 體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度 |
最大測量誤差 | 體積流量（液體）：±0.75 % 體積流量（蒸汽、氣體）：±1.00 % 質量流量（液體）：±0.85% 質量流量（蒸汽、氣體）：±1.7 % |
測量范圍 | 液體：0.16...2412 m3/h (0.09...1420 ft3/min) 取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F) 蒸汽、氣體：2...32 166 m3/h (1.18...18 932 ft3/min) 取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓 |
最大過程壓力 | PN 40、Cl. 300、20K |
介質溫度范圍 | 標準型：–40...+260 °C (–40...+500 °F) |
環境溫度范圍 | 一體式（標準）：–40...+80 °C (–40...+176 °F) 一體式（可選）：–50...+80 °C (–58...+176 °F) 分體式（標準）：–40...+85 °C (–40...+185 °F) 分體式（可選）：–50...+85 °C (–58...+185 °F) |
傳感器外殼材質 | 傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M) 變送器外殼材質鋁合金AlSi10Mg涂層：1.4404 (316L) |
防護等級 | 一體式儀表：IP66/67, type 4X 分體式傳感器：IP66/67, type 4X 分體式變送器：IP66/67, type 4X |
顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） 通過現場顯示屏和調試軟件設置 提供分離型顯示單元 |
輸出 | 4...20 mA HART（無源） 4...20 mA（無源） 脈沖/頻率/開關量輸出（無源） |
輸入 | 4...20 mA電流輸入（無源） |
數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
電源 | 12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出） 12...30 VDC（4...20 mA HART，4...20 mA） 12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入） 9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出） |
防爆認證 | ATEX、IECEx、cCSAus、TIIS 其他認證和證書 |
功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證） |
壓力認證和證書 | PED、CRN、AD 2000 |
材料證書 | 3.1材料證書 NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型） |
