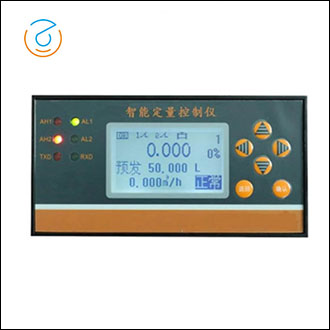

智能流量定量控制儀
產品簡介
ZA-908YK 智能流量定量控制儀（以下簡稱控制儀）主要應用于工農業等場合需要進行定量包裝、控
制的場合，智能流量定量控制儀是通過接受來自電磁流量計、渦街流量計、渦輪流量計等流量計的電流信
號進行積算、控制的二次儀表。
流量定量控制流量計系統組成：
流量計（流量傳感器）：這是自動控制的基礎，流量計精度直接影響控制的效果，因此基本要求是測量精度越高越好，不同介質流體選擇不同的流量計（流量傳感器）。
定量控制儀：內含功能菜單操作控制系統、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸可根據客戶需求定做，內部供電電源已經到位，外部只需接市電即可其；并可選擇輸出4-20mA、RS485等信號到其他控制設備上，還可加接打印功能。
斷流設備：可以單獨或同時控制管線的泵和電磁閥、電動閥，輸出有多路時可以進行多路轉換；控制泵時需要知道泵的功率并在現場加接接觸器，接觸器的線圈供電由控制器完成；加接電磁閥是因為起到即停即開的作用，有利于控制精度的提高。
產品特點
智能定量控制儀適用于各種液體介質的流量顯示、積算、定量控制功能；
可以與多種流量傳感器配套使用進行顯示、定量控制如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計；
流量輸入通道：可接收頻率信號和多種模擬電流信號；
溫度輸入通道：可接收多種模擬電流信號；
可提供變送器 24V DC， 12V DC供電電源，帶短路保護功能，簡化系統，節省投資；
容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；
流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；
儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；
豐富的自檢和自診斷功能使儀表更易于使用和維護；
三級密碼設定可防止未經授權的人員改變已設定的數據；
儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；
通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統： RS-485； RS-232。
技術參數
輸入信號 | 模擬量 | 熱電偶：標準熱電偶——K、E、B、J、N、T、S； 電 阻：標準熱電阻 ——Pt100 電 流：0～10mA、4～20mA——輸入阻抗≤250Ω |
脈沖量 | 波 形：矩形、正弦波和三角波 幅 度：大于4V 頻 率：0～10KHz（或根據用戶要求） |
輸出信號 | 模擬量輸出 | DC 0～10mA（負載電阻≤750Ω） DC 4～20mA（負載電阻≤500Ω） |
開關量輸出 | 繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載） |
通訊輸出 | 接口方式——標準串行通訊接口：RS－232C，RS－485 波特率——600，1200，2400，4800，9600Kbps，儀表內部設定 |
饋電輸出 | DC24V，負載≤100mA； DC12V，負載≤200mA |
產品特性 | 測量精度 | ±0.2%FS±1字或±0.5%FS±1字 |
| 頻率轉換精度 | ±1脈沖（LMS）一般優于0.2% |
| 測量范圍 | -999999～999999字（瞬時值，補償值） 0～99999999.9999字（累積值） |
| 分辨率 | ±1字 |
顯示方式 | 帶背光大屏幕128×64點陣液晶圖形顯示器 歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況 0～999999瞬時流量值 0～99999999.9999累積值 -9999～9999溫度補償 -99999～999999流量（差壓、頻率）值 |
