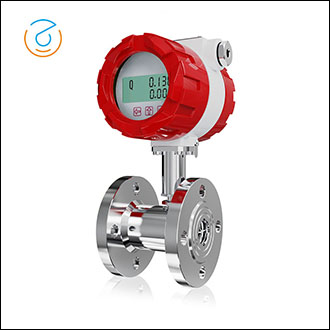

渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域。
應用場合
渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域。
工作原理
當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。
產品結構
渦輪流量計的基本結構主要由表體、前導向、后導向、葉輪、信號連接器和轉換器等組成。
產品參數表
測量介質 | 液體(水、有機液、無機液等無纖維、顆粒雜質的液體) |
公稱通徑 | DN4--DN200MM |
測量精度 | 0.5級、1.0級(默認) |
介質粘度 | 小于5x10-6M2/S(大于5x10-6M2/S的液體，要對流量計進行實液標定后使用) |
公稱壓力 | 1.6MPA;2.5MPA;6.3MPA(壓力等級可咨詢在線客服) |
介質溫度 | -20°C~+120℃C(不銹鋼測量管) |
使用環境條件 | 環境溫度:-20°C~+60℃C;相對濕度:5%~95%;大氣壓力:86KPA~106KPA |
供電電源 | 3.6V鋰電池;12VDC;24VDC |
輸出信號 | 脈沖輸出、4-20MA輸出、MODBUS通訊 |
防護等級 | IP65 |
